RJ45作為連接器中重要的分類是布線系統中信息插座（即通信引出端）連接器的一種，連接器由插頭（接頭、水晶頭）和插座（模塊）組成，插頭有8個凹槽和8個觸點。RJ是Registered Jack的縮寫，意思是“注冊的插座”。在FCC（美國聯邦通信委員會標準和規章）中RJ是描述公用電信網絡的接口，計算機網絡的RJ45是標準8位模塊化接口的俗稱。

RJ45接口的工作原理

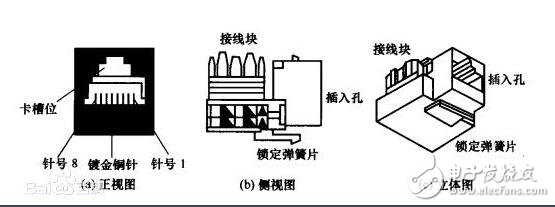

　　RJ45由插頭和插座組成，這兩種元器件組成的連接器連接于導線之間，以實現導線的電氣連續性。RJ45模塊的核心是模塊化插孔。鍍金的導線或插座孔可維持與模塊化的插座彈片間穩定而可靠的電器連接。由于彈片與插孔間的摩擦作用，電接觸隨著插頭的插入而得到進一步加強。

　　插孔主體設計采用整體鎖定機制，這樣當模塊化插頭插入時，插頭和插孔的界面外可產生最大的拉拔強度。RJ45模塊上的接線模塊通過“U”形接線槽來連接雙絞線，鎖定彈片可以在面板等信息出口裝置上固定RJ45模塊。

　rj45網口線序連接

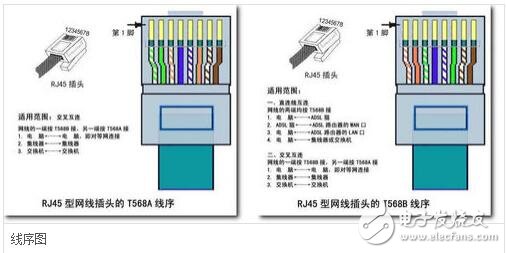

　　信息模塊或RJ45連插頭與雙絞線端接有T568A或T568B兩種結構。在T568A中，與之相連的8根線分別定義為：白綠、綠；白橙、藍；白藍、橙；白棕、棕。在T568B中，與之相連的8根線分別定義為：白橙、橙；白綠、藍；白藍、綠；白棕、棕。

　　其中定義的差分傳輸線分別是白橙色和橙色線纜、白綠色和綠色線纜、白藍色和藍色線纜、白棕色和棕色線纜。為達到最佳兼容性，制作直通線時一般采用T568B標準。RJ45水晶頭針順序號應按照如下方法進行觀察：將RJ45插頭正面（有銅針的一面）朝自己，有銅針一頭朝上方，連接線纜的一頭朝下方，從左至右將8個銅針依次編號為1～8。

從引針1至引針8對應線序?yàn)椋篢568A：① 白-綠、② 綠、③ 白-橙、④ 藍、⑤ 白-藍、⑥ 橙、⑦ 白-棕、⑧ 棕

　　口訣1：綠藍橙棕，淺色在前，三五互換

　　口訣2：白綠綠，白橙藍，白藍橙，白棕棕

　　T568B：① 白-橙、② 橙、③ 白-綠、④ 藍、⑤ 白-藍、⑥ 綠、⑦ 白-棕、⑧ 棕

　　口訣1：橙藍綠棕，淺色在前，三五互換

　　口訣2：白橙橙，白綠藍，白藍綠，白棕棕

　　兩種國際標準并沒有本質的區別，只是顏色上的區別，需要注意的是在連接兩個RJ45水晶頭時必須保證：1、2腳對是一個繞對，3、6腳對是一個繞對，4、5腳對是一個繞對，7、8腳對是一個繞對。在同一個綜合布線系統工程中，只能采用一種連接標準。制作連接線、插座、配線架等一般較多地使用TIA/EIA-568-B標準，否則，應標注清楚。

　　電纜需與同類的連接器件端接。比如，5e類和6類的連接器，在外觀上很相似，但在物理機構上是有差別的。如果把一條5e類電纜與一個3類標準連接器或配線盤端接，就會把電纜信道的性能降低為3類。所以為了保證電纜的性能指標，模塊連接器也必須達到相應的標準。網絡傳輸線分為直通線、交叉線和全反線。

　　直通線用于異種網絡設備之間的互連，例如，計算機與交換機。交叉線用于同種網絡設備之間的互連，例如，計算機與計算機。全反線用于超級終端與網絡設備的控制物理接口之間的連接 。

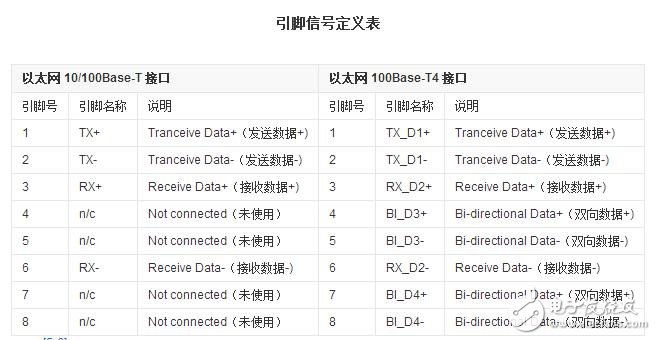

　　rj45網口引腳定義

　　常見的RJ45接口有兩類：用于以太網網卡、路由器以太網接口等的DTE（數據終端設備）類型和用于交換機等的DCE（數字通信設備）類型。當兩個類型一樣的設備使用RJ45接口連接通信時，必須使用交叉線連接。如果DTE類型接口和DTE類型接口相連時不交叉相連引腳，對觸的引腳都是數據接收（發送）引腳，不能進行通信。

　　另外：一些DCE類型設備會和對方自動協商，此時連接用直通線或平行線均可。

RJ45網絡接口的性能指標

　　RJ45的性能指標同樣包括衰減、近端串?dāng)_、插入損耗、回波損耗和遠端串?dāng)_等。RJ45的性能技術說明：接觸電阻為2.5mΩ，絕緣電阻為1000mΩ，抗電強度為DC1000V（AC700V）時，一分鐘無擊穿和飛弧現象；卡接簧片表面鍍金或鍍銀，可接線徑為0.4mm～0.6mm；插頭插座可重復插拔次數不小于750次；8線接觸針鍍金509（inch）。

　　在這些性能指標要求中，串?dāng)_是設計時考慮的一個重要因素，為了使整個鏈路有更好的傳輸性能，在插座中常采用串?dāng)_抵消技術，串?dāng)_抵消技術能夠產生與從插頭引入的干擾大小相同、極性相反的串音信號來抵消串?dāng)_。如果由模塊化插頭引入的串音干擾用“++++”表示，插座產生的相反的串音則用“----”表示。當兩個串音信號的大小相等，極性相反時，總的耦合串音干擾信號的大小為零。
